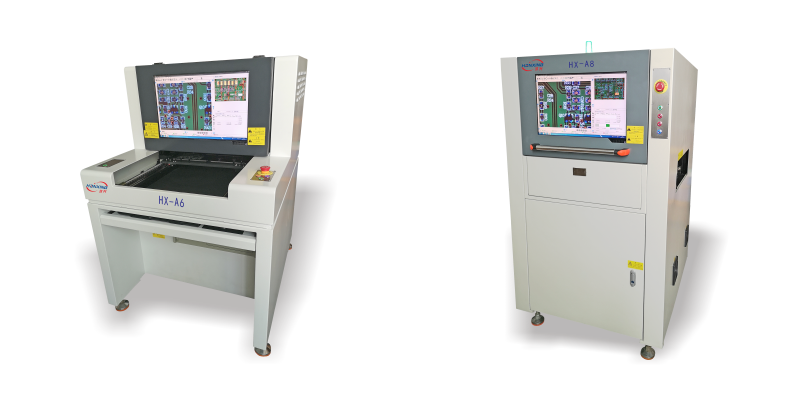

漢興科技AOI調試標準

漢興自動化 時間：2020-07-20 22:28:38

調試標準:    先觀察元件的標準框位置大小是否得當，之后再調節數據。

                           標準框有誤則點擊原標準修改，調試界面移動標準框位置需點擊替換

                           參數誤報則根據下列參數修改消除誤報。修改完之后點擊確定修改

Histogram:      測虛焊1，調增強到3，2調判定數據上限80-120之間（波峰焊此算法誤判可以刪除）

Length:             測長度一般選擇測外距，誤判是根據返回值調判定數據調到45-59，或者派生標準。

Match測偏移      判定數據默認0-40 可調高至60（可派生）

TOC  測少錫        紅色默認0-60  上限可調高至80

                            綠色不調節

                            藍色默認60-180 下限（60）可調低至40

                            亮度默認0-180  上限（180）可調高至230

TOC測空焊          判定數據默認0-20 可調高至30-40

OCV測錯件:(絲印)調試方法為派生或放大范圍0-12（上限默認0）或用Match算法，調高亮度對比度（使圖像清晰）判定數據放至30-40

TOC  測錯件(反向) 放寬顏色范圍.

OTHER測虛焊:    此算法為學習算法，學習OK圖片即可（注意看兩個圖片的位置大小顏色和表面圖案是否一致）。學習到20次以上注意把判定參數改到20%（視工藝適當調節）左右。

Short測短路:    標準框適當縮小。添加背景色，抽取中間干擾的雜色部分。

焊點類:crest算法

          少錫:紅色默認0-60  可調高至80

（調試標準）                  綠色不調節

                                      藍色默認60-180 可調低至40

                                      判定數據為60（可根據工藝要求適當放低 一般不低于50）

                   引腳:亮度130-160  判定數據8-12

                   包錫:亮度下限160 判定數據85

                   氣孔:(錫洞)屏蔽比例30

                             紅色70 綠色30 藍色10

導入程序：文件—導入程序—選擇相應文件夾—點擊下拉框（AOI）—確定。

                   程序的面原點位置不盡相同，會導致Mark點校正無法通過，導入程序，裝載之

                   后有些程序需要重設面原點。（程序面設置界面重設面原點，保存即可。）

攝像頭的標定

作用:系統設置里面找到攝像頭標定，確定相機的真實毫米像素比,  鏡頭安裝水平方向的角度, 以便用于較正圖像;

1.    標定方法: 打開系統設置找到攝像頭標定，在FOV編輯區鼠標拖動標定框，框住進行標定的圖像（一般情況下選擇基板上的絲印）。然后 單擊〔定義標定圖像〕按鈕，確定標定圖像；然后單擊〔標定〕，機器自動進行標定工作。標定自動完成后， 點擊〔保存〕完成標定工作及退出。

光源亮度的調整（系統設置里面找到光源亮度檢測）

1)    固定好標準色卡（隨機附件）。移動平臺(夾板托盤)，使攝像機的拍攝范圍全部為亮色卡圖像（拖動下拉框檢查）。

2)    以管理員模式點擊菜單：〔系統設置〕→〔光源亮度檢測〕，進入亮度檢測窗口，點擊(進入調整模式)

       第一組紅色(同軸光)20 第二組紅色90第三組綠色100 第四組藍色150
